W dniu 5 kwietnia 2019 r. wykonałem testy zasięgu gwiazdowego CMOS-owej kamery ASI 290 MM firmy ZWO, podłączonej do teleskopu Sky Watcher Discovery 150/750 mm. Kamera posiada bardzo niski szum odczytu przy bardzo wysokiej czułości.
Kilka najważniejszych parametrów technicznych kamery:
• matryca: 1/2,8″ CMOS IMX290LQR (przekątna 6,46 mm, boki 5,6 x 3,2 mm)
• rozdzielczość: 2,1 Mpix, 1936×1096
• rozmiar pojedynczego piksela: 2,9 µm
• zakres czasów ekspozycji: 32 µs-2000 s
• port do guidingu ST4
• typ migawki: rolling shutter
• złącze transmisyjne : USB 2.0, USB 3.0
• bit rate (ADC): 12 bit, szum odczytu: 1.0 e, efektywność QE: 80%
Test przeprowadzony podczas bezksiężycowej nocy w miejscowości Lipowy Most w godzinach 20:00-20:30 UT, kiedy gromada otwarta M 67 była na wysokości 42-44 stopni nad horyzontem. Ze względu na ograniczenia w dokładności prowadzenia montażu teleskopu w miarę poprawnie wychodziły ekspozycje trwające do 8 sekund. Klatki 10-cio i więcej sekundowe były na tyle poruszone że nie nadają się do publikacji w tym teście.
Pole widzenia kamery z teleskopem 150/750 mm wyniosło: 13.4′ x 10.0′.

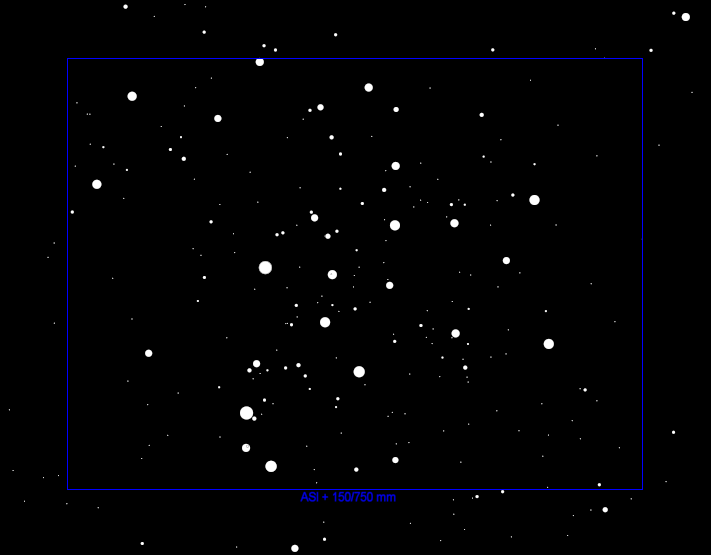

Pole widzenia kamery ASI 290MM podłączonej do teleskopu 150/750 mm (Guide 9.1)

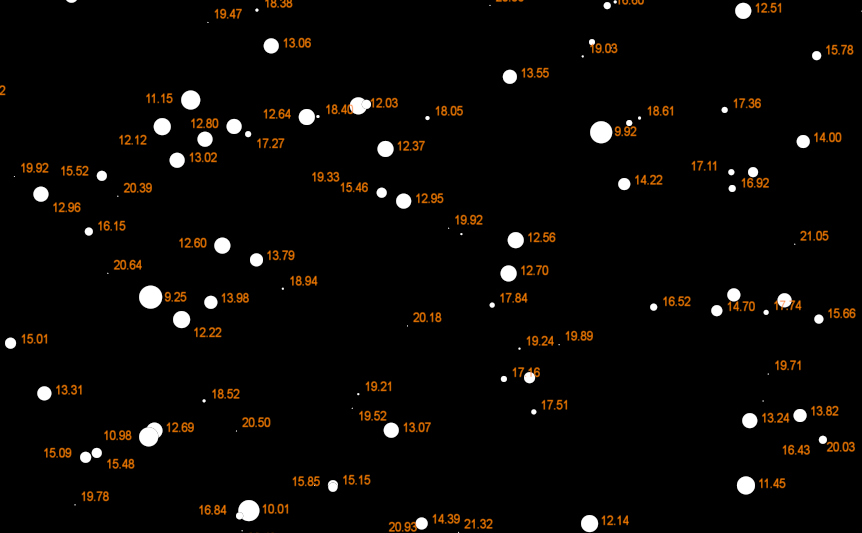

Powiększenie fragmentu M67 – jasności gwiazd Gmag wg. katalogu Gaia DR2 (Cartes du Ciel).
- Ekspozycja 0,0167 s. (1/60 s.) ZASIĘG 10,5 mag
-
- GAIN 450, EXP 0,0167 s.
-
- GAIN 500, EXP 0,0167 s.
-
- GAIN 550, EXP 0,0167 s.
-
- Ekspozycja 0,025 s. (1/40 s.) ZASIĘG 11,0 mag
-

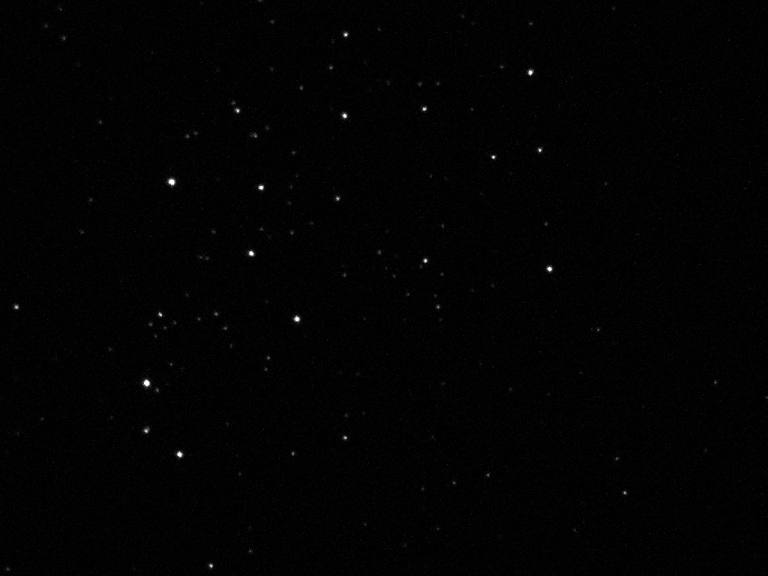

- GAIN 500, EXP 0,025 s.
-
- GAIN 550, EXP 0,025 s.
-

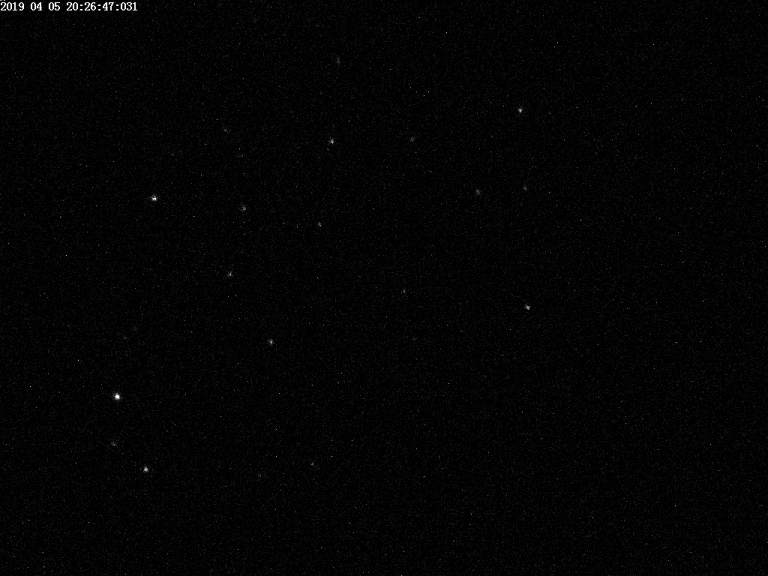

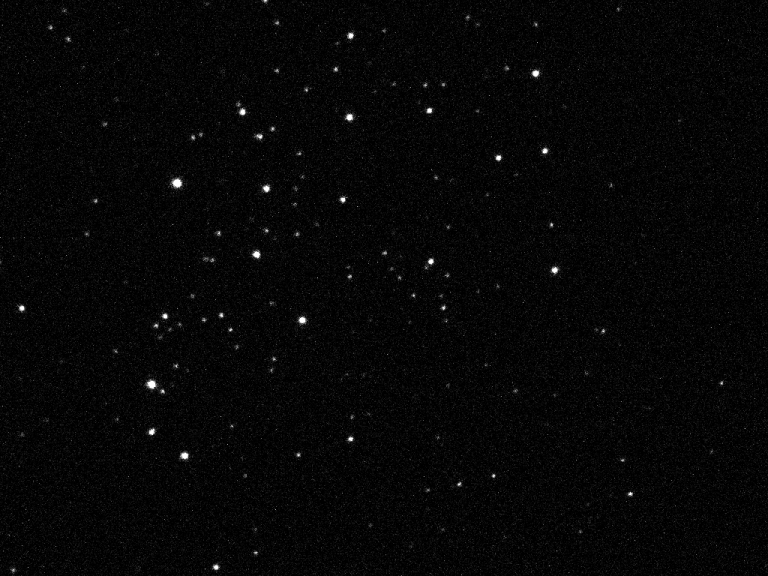

- GAIN 600, EXP 0,025 s.
-
- Ekspozycja 0,05 s. (1/20 s.) ZASIĘG 12,0 mag
-
- GAIN 300, EXP 0,05 s.
-
- GAIN 400, EXP 0,05 s.
-
- GAIN 450, EXP 0,05 s.
-
- GAIN 500, EXP 0,05 s.
-

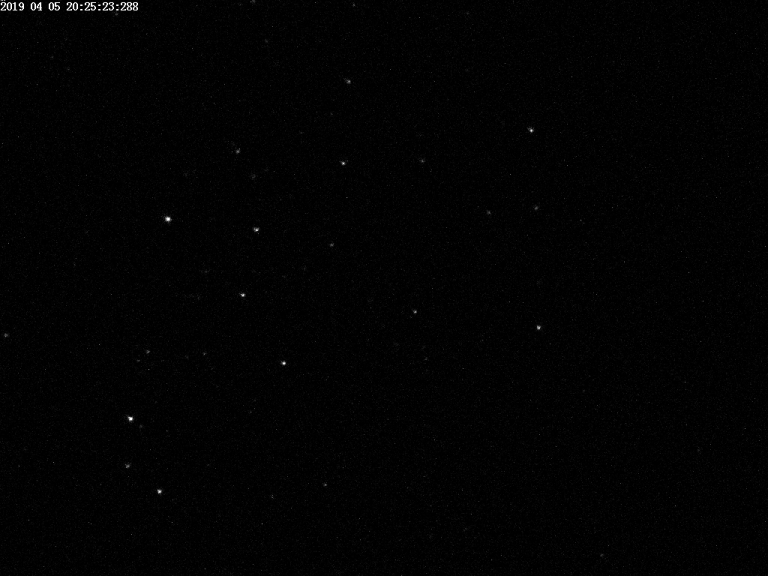

- GAIN 550, EXP 0,05 s.
-

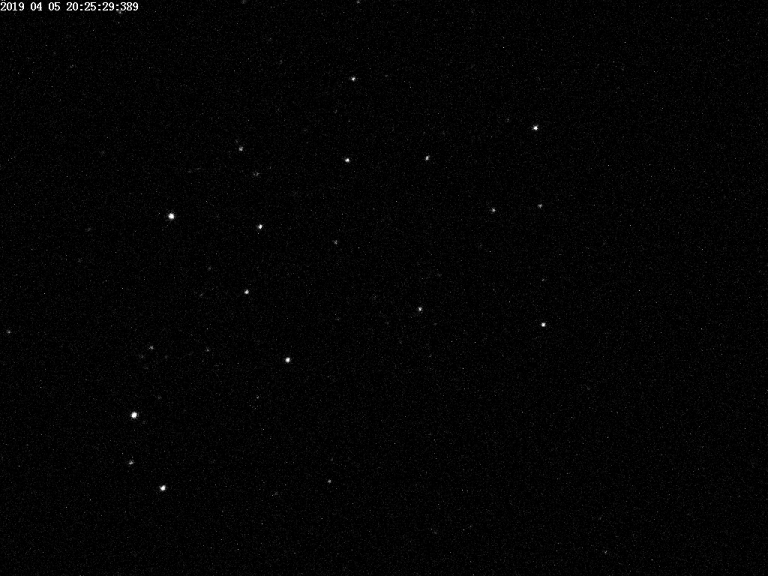

- GAIN 600, EXP 0,05 s.
-
- Ekspozycja 0,1 s. ZASIĘG 12,5 mag
-

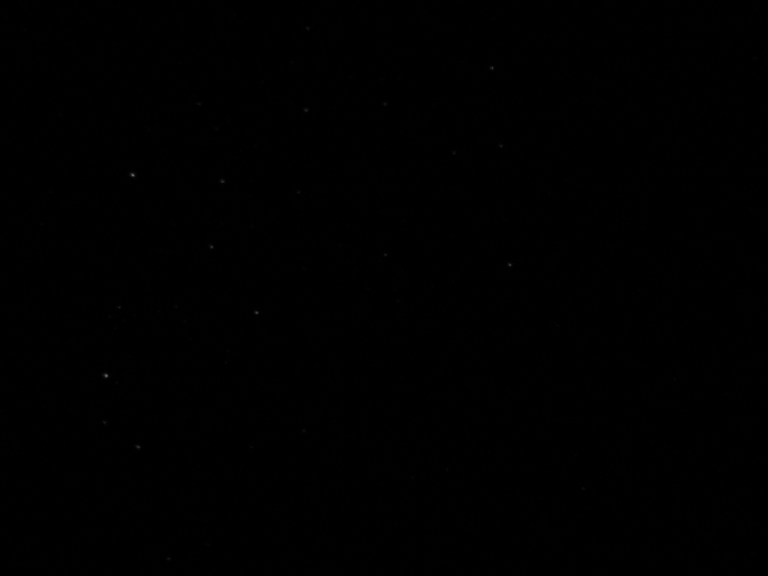

- GAIN 350, EXP 0,1 s.
-

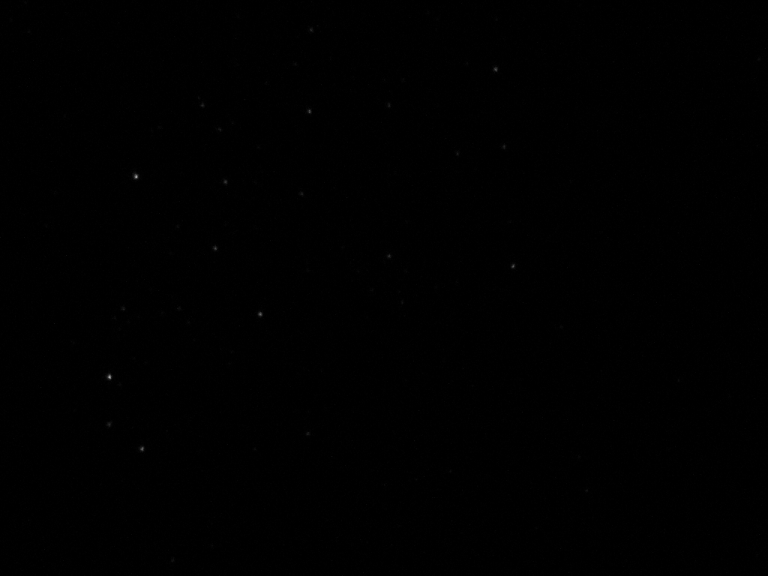

- GAIN 400, EXP 0,1 s.
-

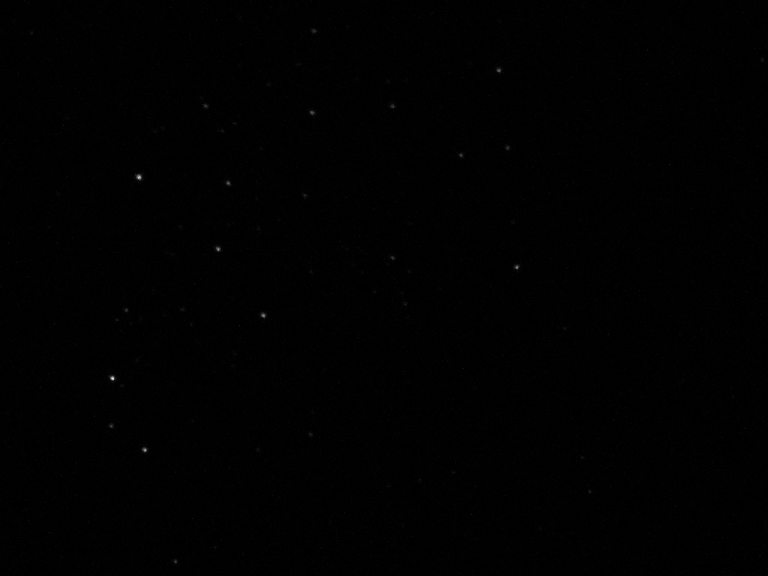

- GAIN 450, EXP 0,1 s.
-

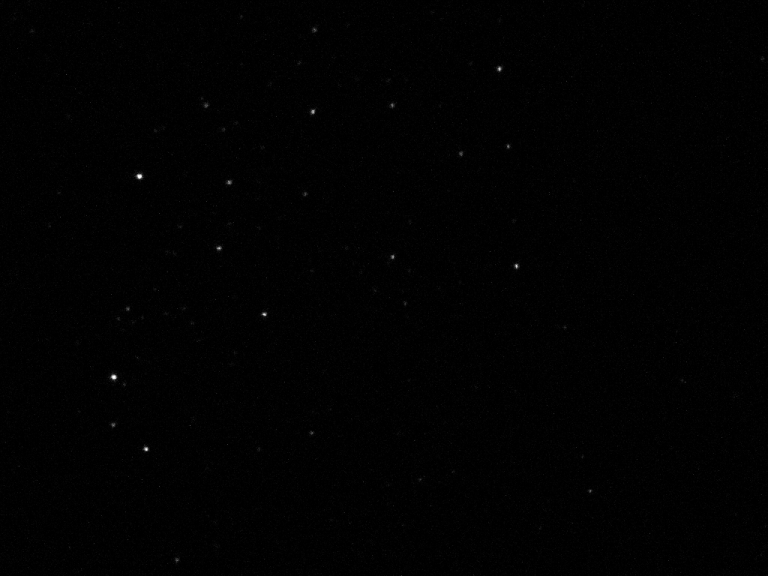

- GAIN 500, EXP 0,1 s.
-
- GAIN 550, EXP 0,1 s.
-

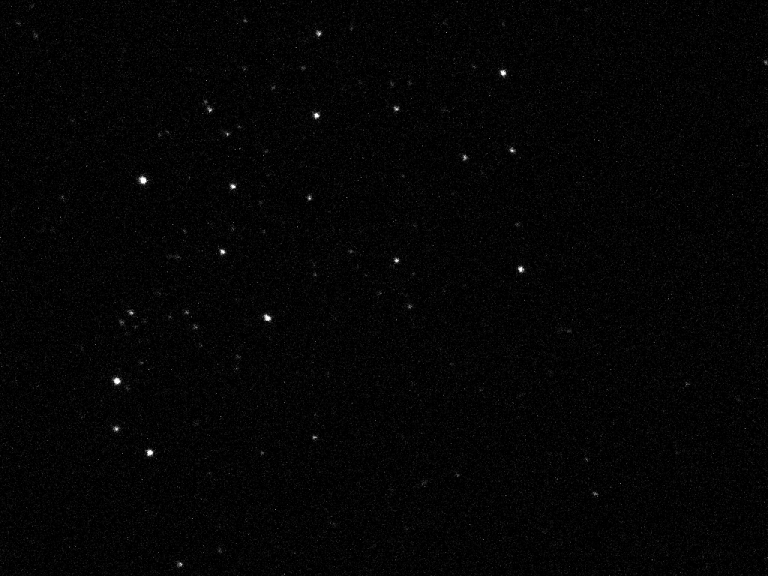

- GAIN 600, EXP 0,1 s.
-
- Ekspozycja 0,25 s. ZASIĘG 13,5 mag
-

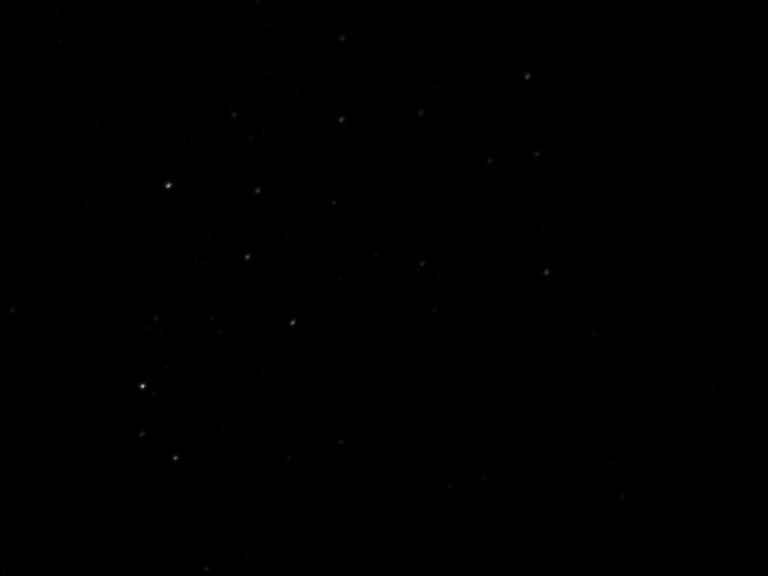

- GAIN 350, EXP 0,25 s.
-

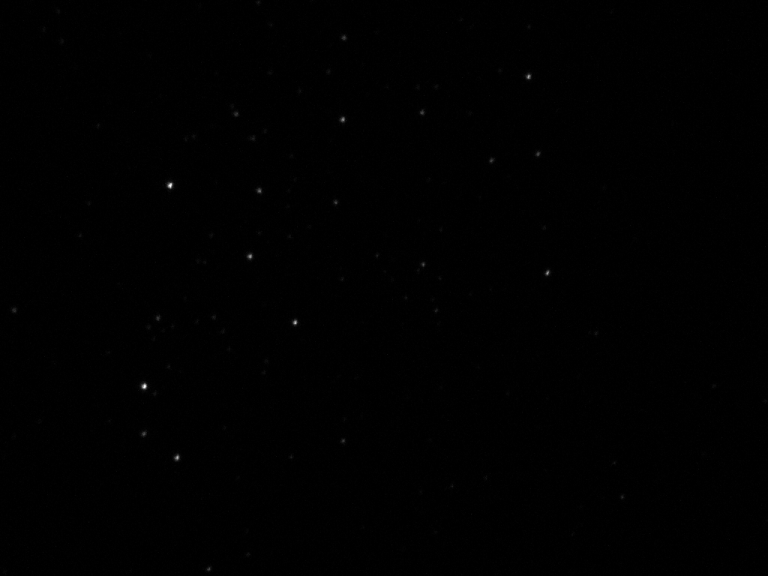

- GAIN 400, EXP 0,25 s.
-
- GAIN 450, EXP 0,25 s.
-
- GAIN 500, EXP 0,25 s.
-

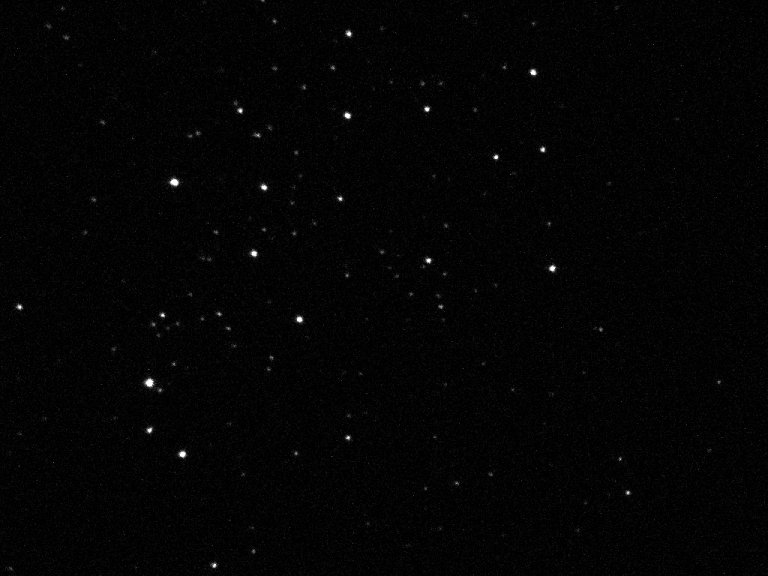

- GAIN 550, EXP 0,25 s.
-
- GAIN 600, EXP 0,25 s.
-
- Ekspozycja 0,5 s. ZASIĘG 14,0 mag
-

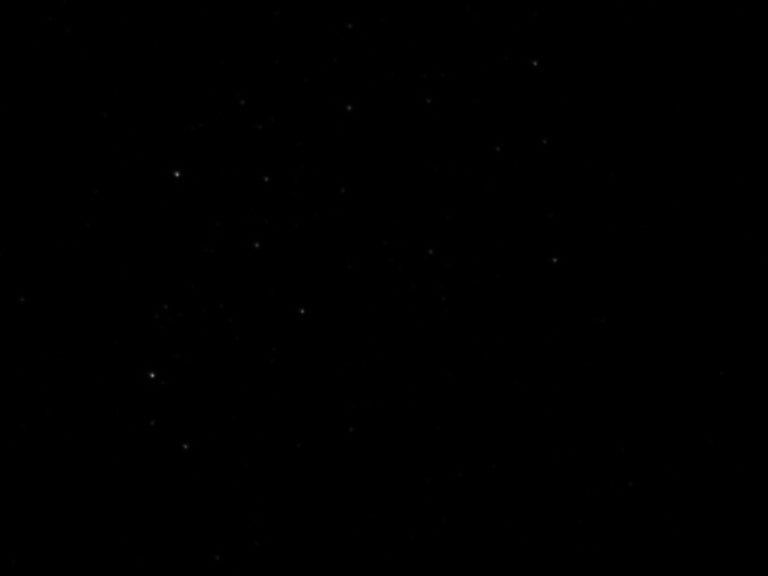

- GAIN 250, EXP 0,5 s.
-

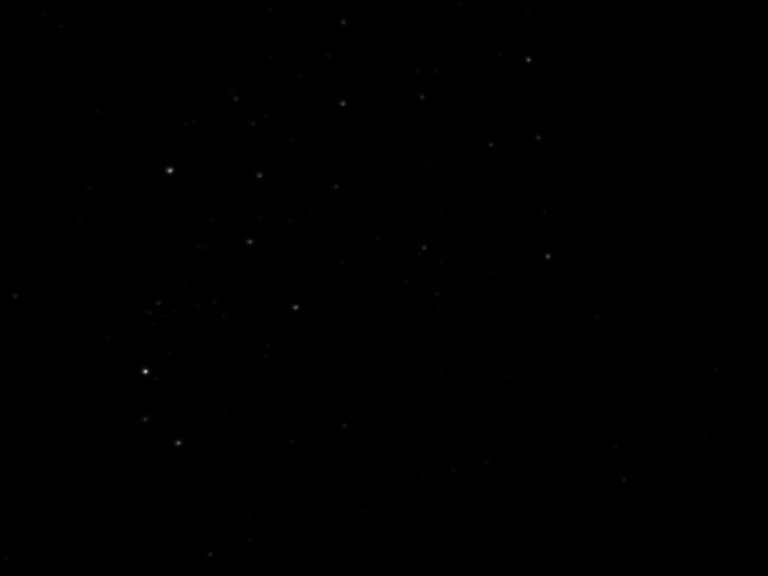

- GAIN 300, EXP 0,5 s.
-
- GAIN 350, EXP 0,5 s.
-

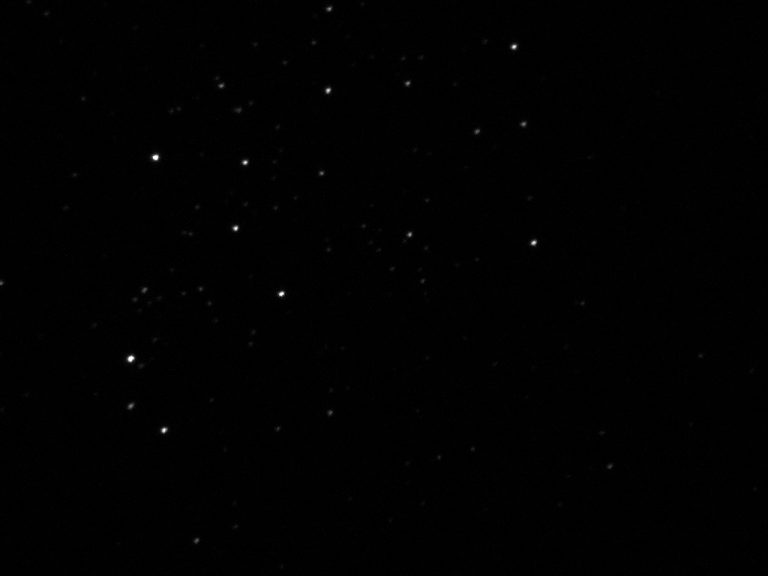

- GAIN 400, EXP 0,5 s.
-

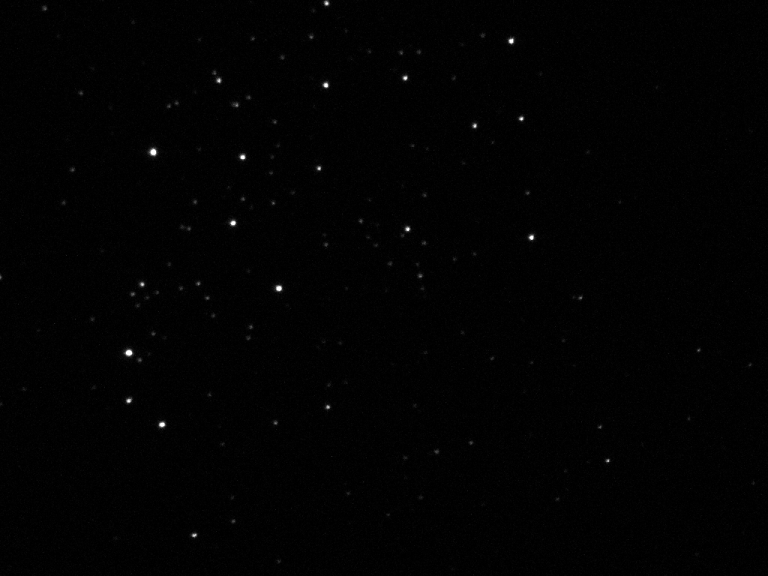

- GAIN 450, EXP 0,5 s.
-

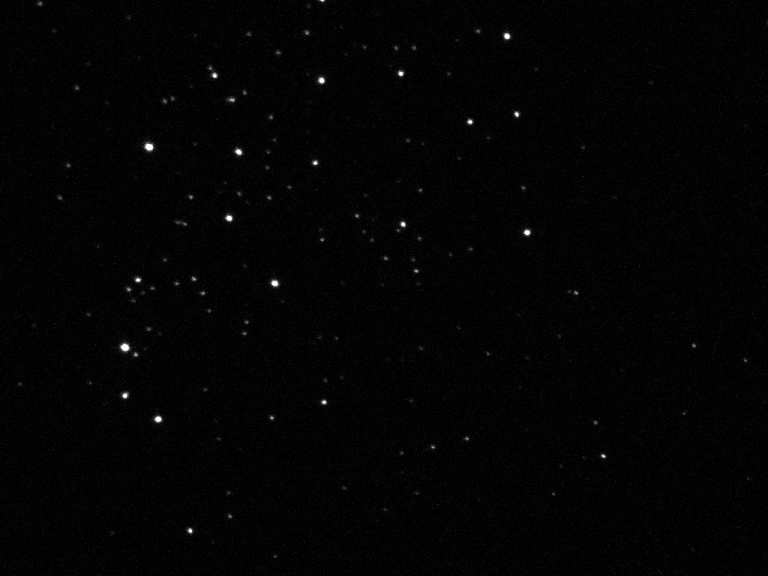

- GAIN 500, EXP 0,5 s.
-

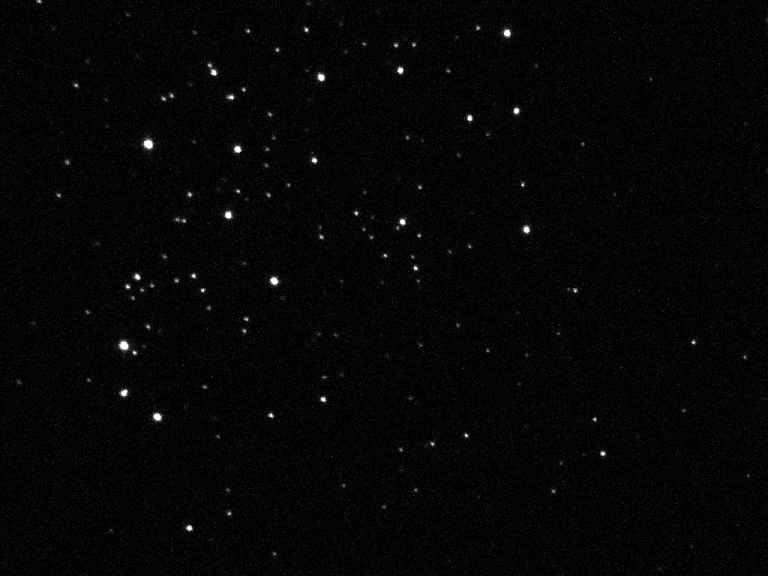

- GAIN 550, EXP 0,5 s.
-
- GAIN 600, EXP 0,5 s.
-
- Ekspozycja 1 s. ZASIĘG 14,5 mag
-

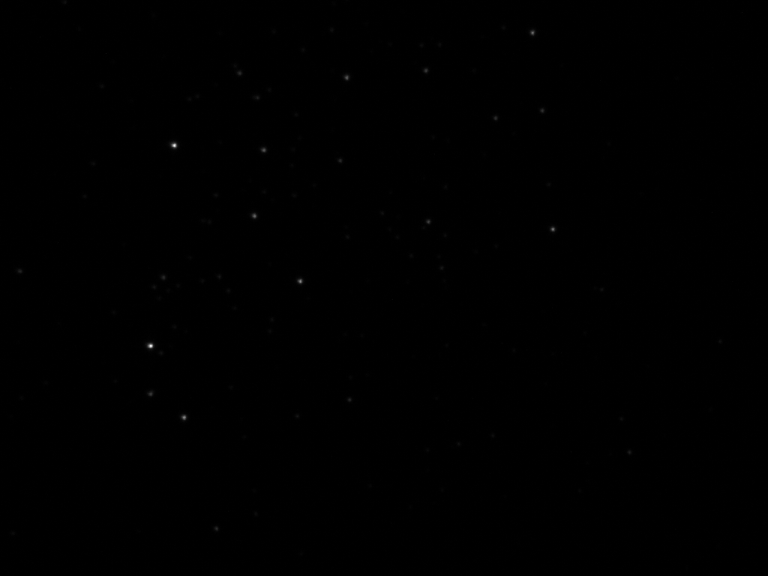

- GAIN 250, EXP 1 s.
-

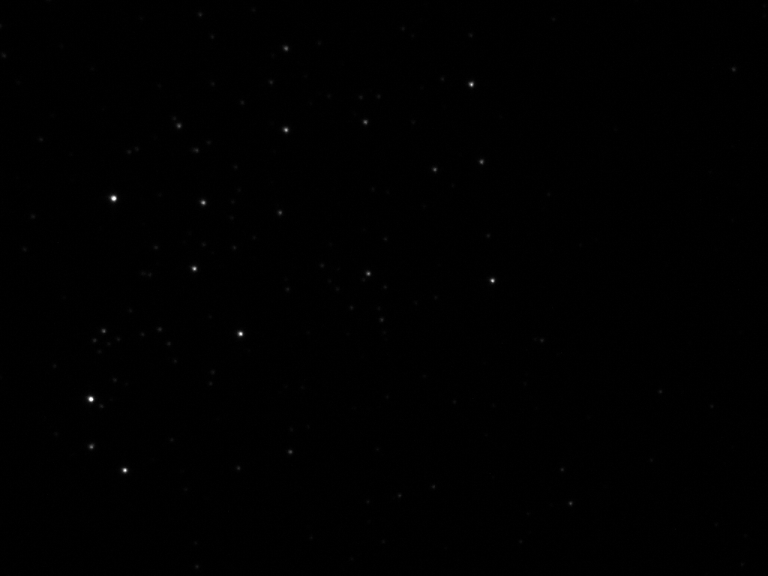

- GAIN 300, EXP 1 s.
-
- GAIN 350, EXP 1 s.
-

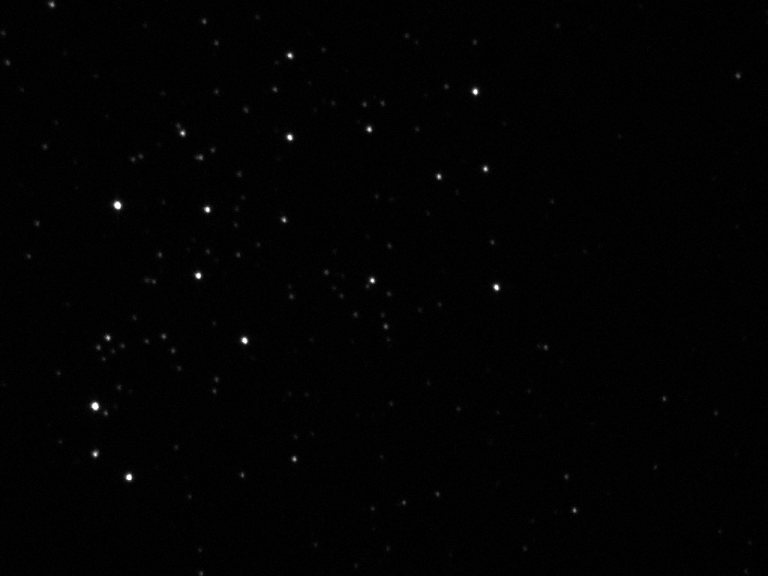

- GAIN 400, EXP 1 s.
-

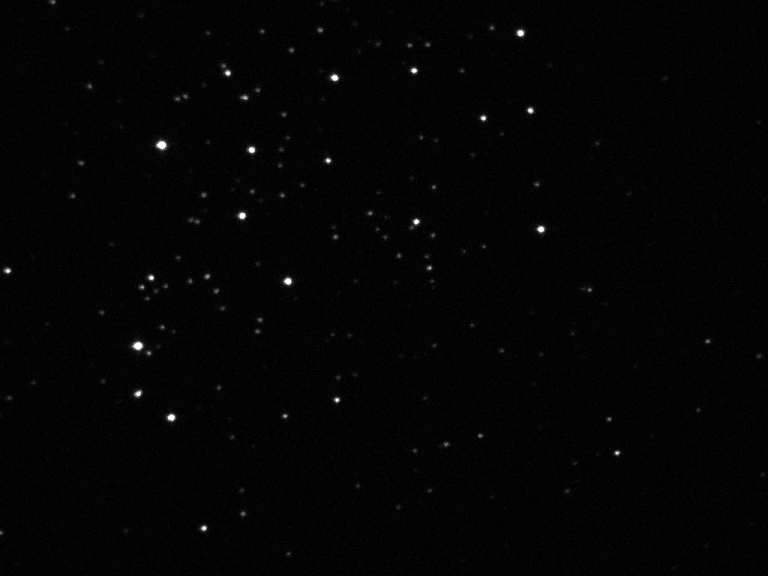

- GAIN 450, EXP 1 s.
-

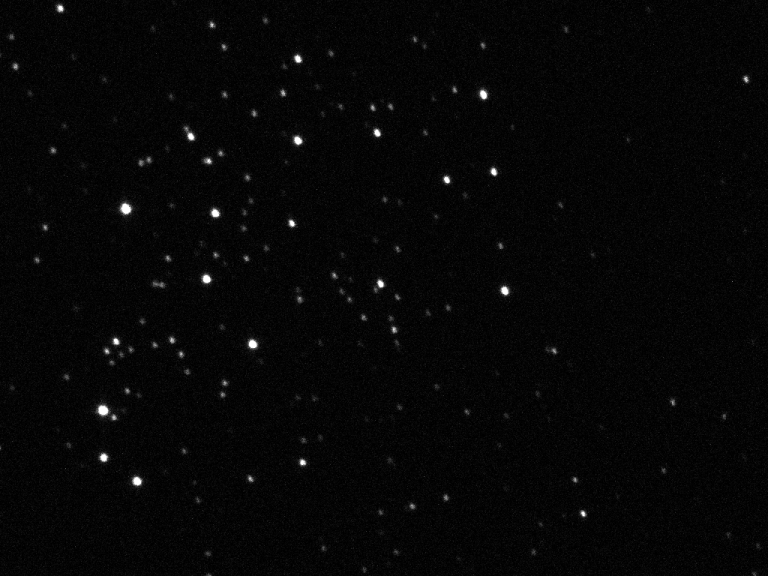

- GAIN 500, EXP 1 s.
-

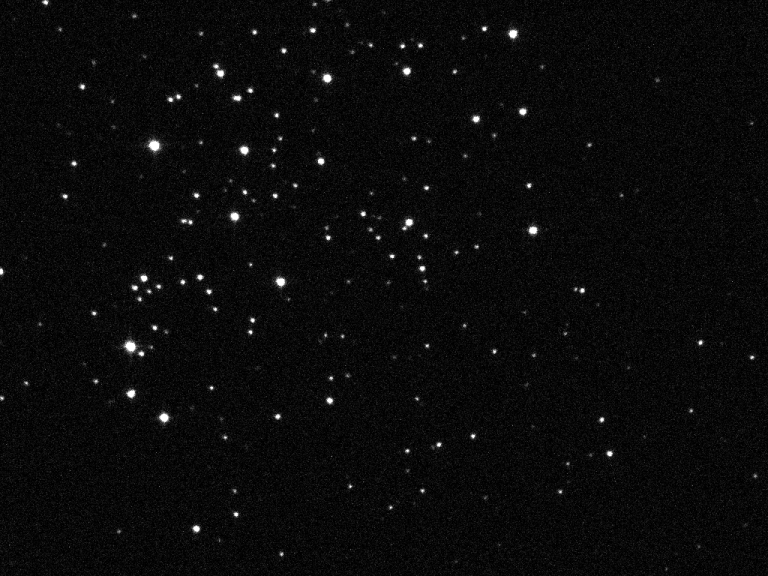

- GAIN 550, EXP 1 s.
-

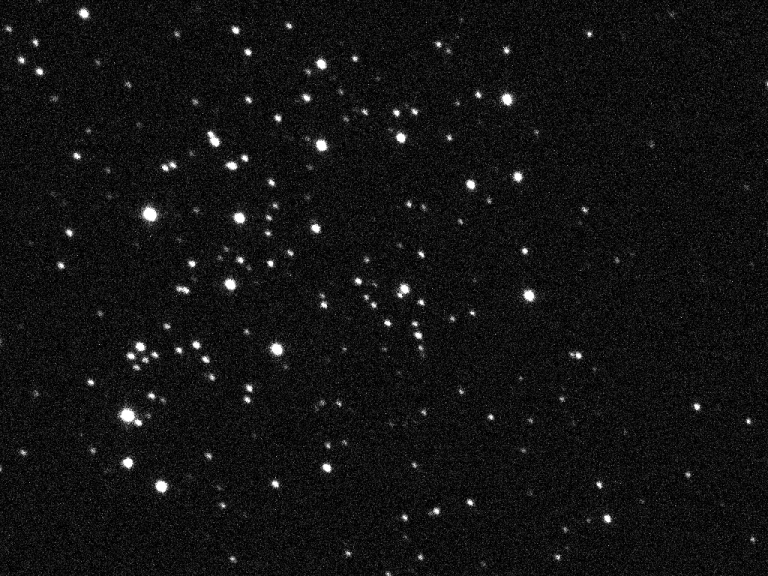

- GAIN 600, EXP 1 s.
-
- Ekspozycja 2 s. ZASIĘG 15,0 mag
-

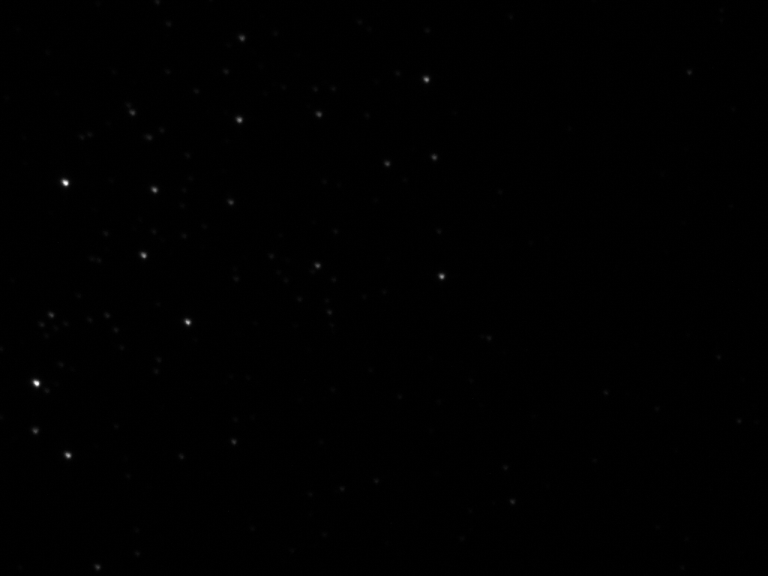

- GAIN 250, EXP 2 s.
-

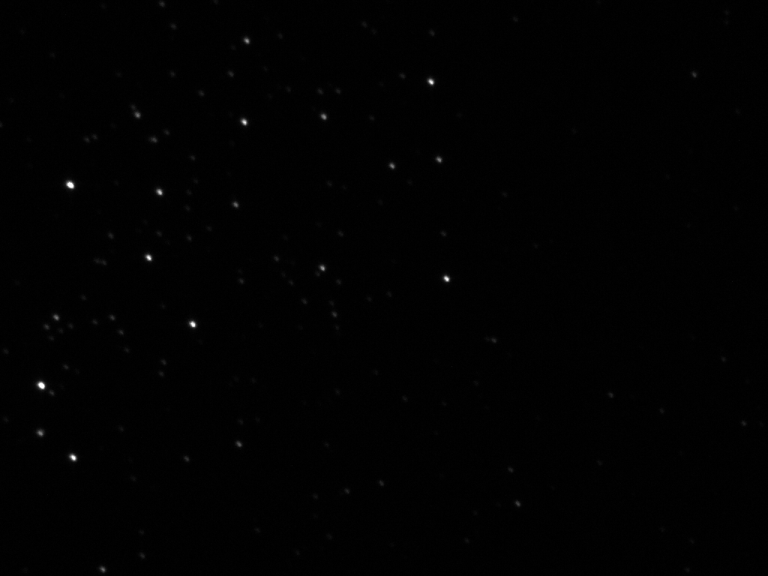

- GAIN 300, EXP 2 s.
-

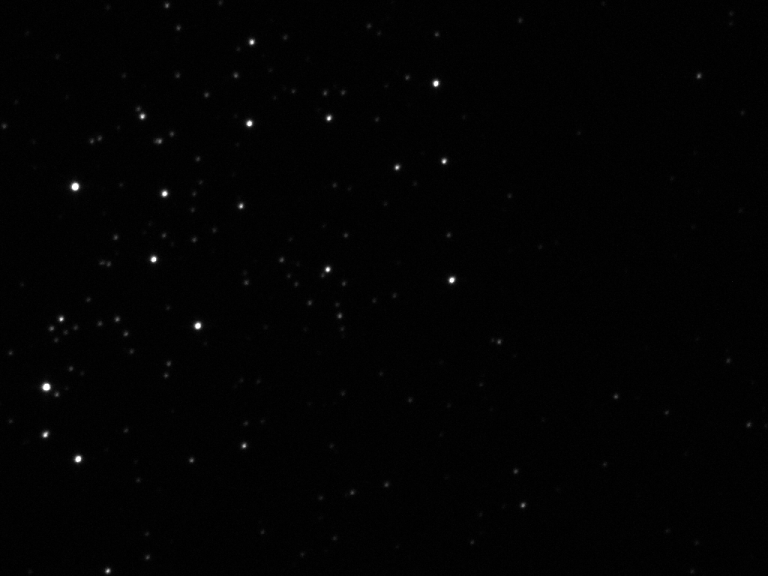

- GAIN 350, EXP 2 s.
-

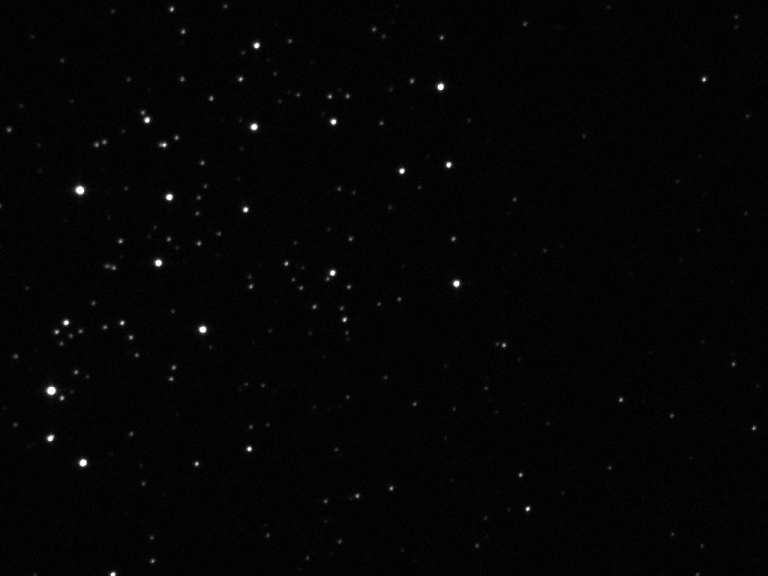

- GAIN 400, EXP 2 s.
-

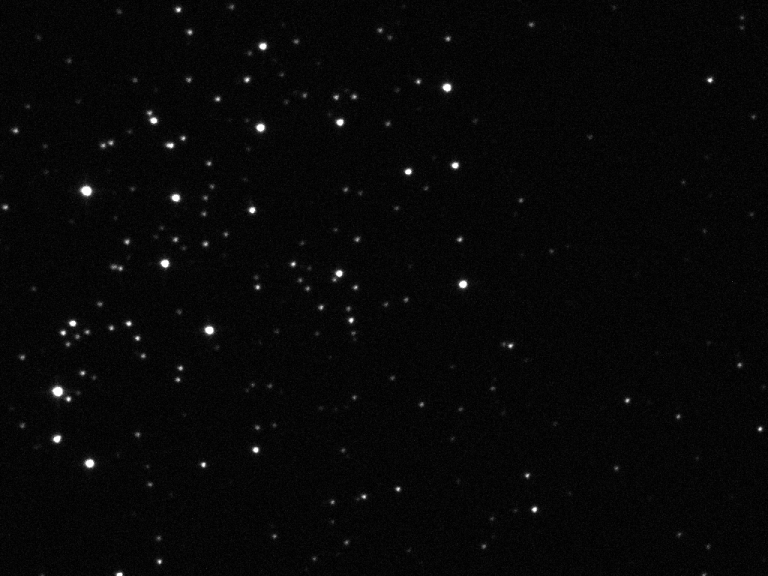

- GAIN 450, EXP 2 s.
-
- GAIN 500, EXP 2 s.
-

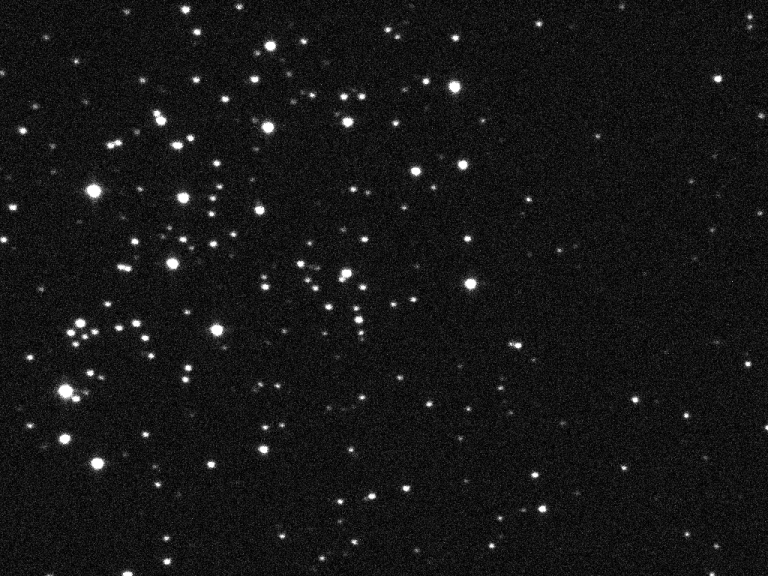

- GAIN 550, EXP 2 s.
-

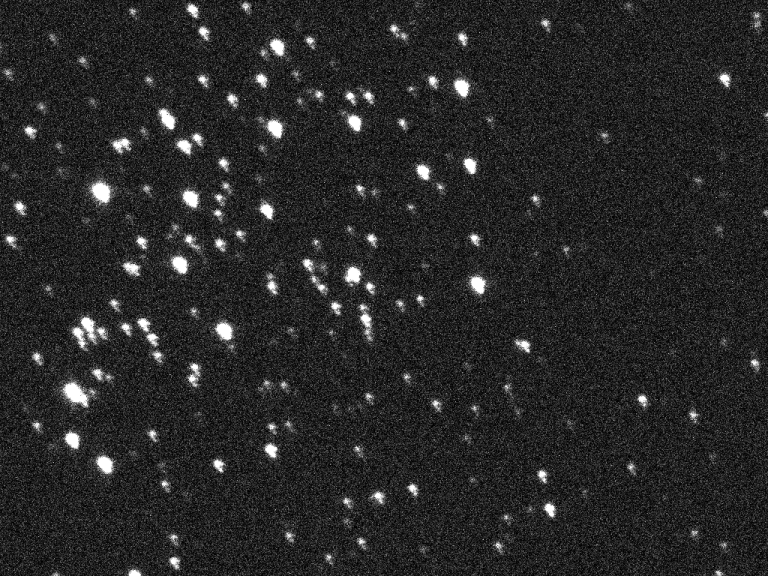

- GAIN 600, EXP 2 s.
-
- Ekspozycja 4 s. ZASIĘG 15,5 mag
-

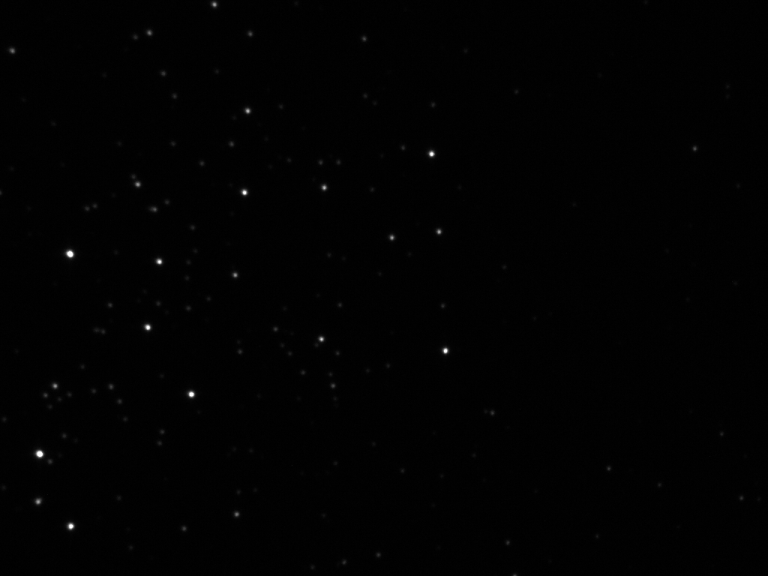

- GAIN 250, EXP 4 s.
-

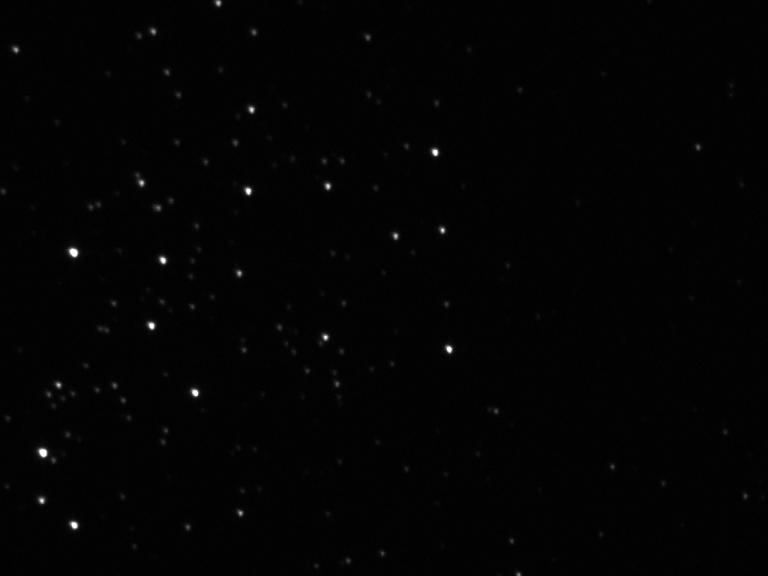

- GAIN 300, EXP 4 s.
-

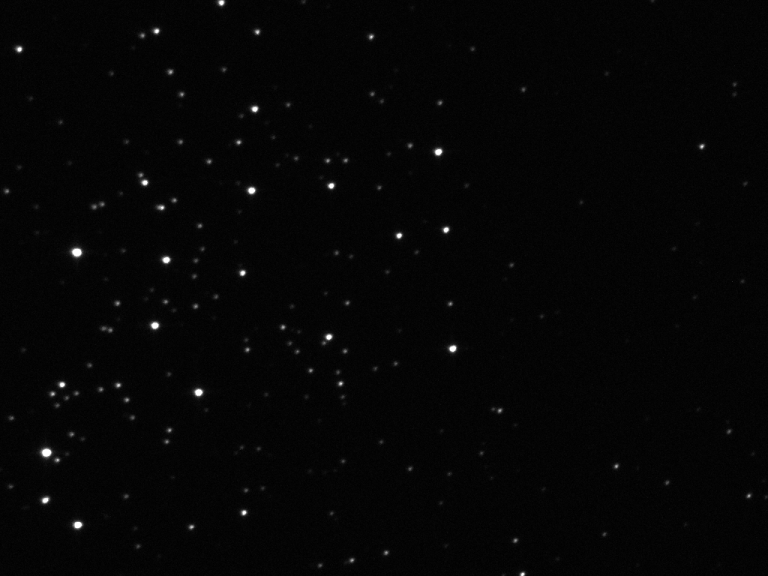

- GAIN 350, EXP 4 s.
-
- GAIN 400, EXP 4 s.
-
- GAIN 450, EXP 4 s.
-

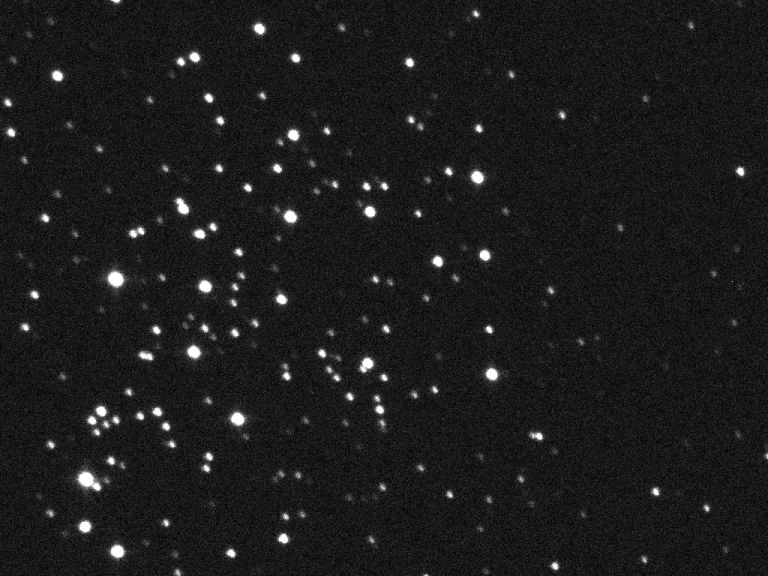

- GAIN 500, EXP 4 s.
-

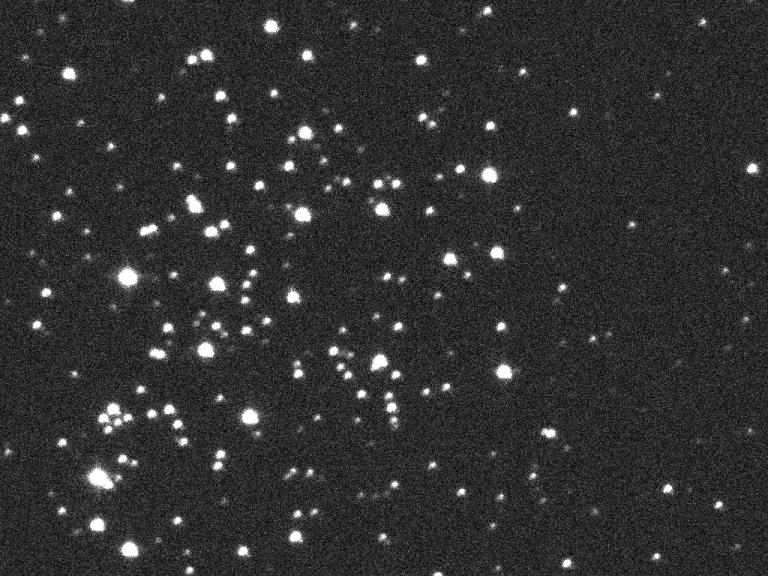

- GAIN 550, EXP 4 s.
-

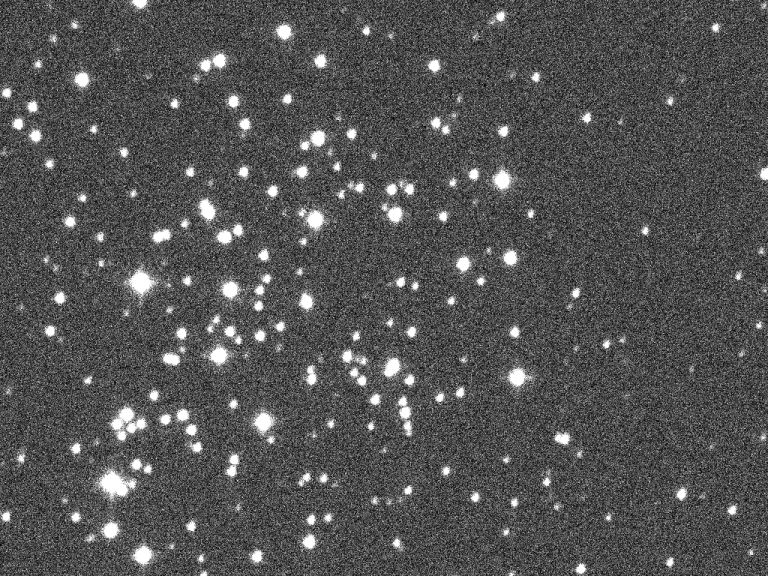

- GAIN 600, EXP 4 s.
-
- Ekspozycja 8 s. ZASIĘG 16,0 mag
-

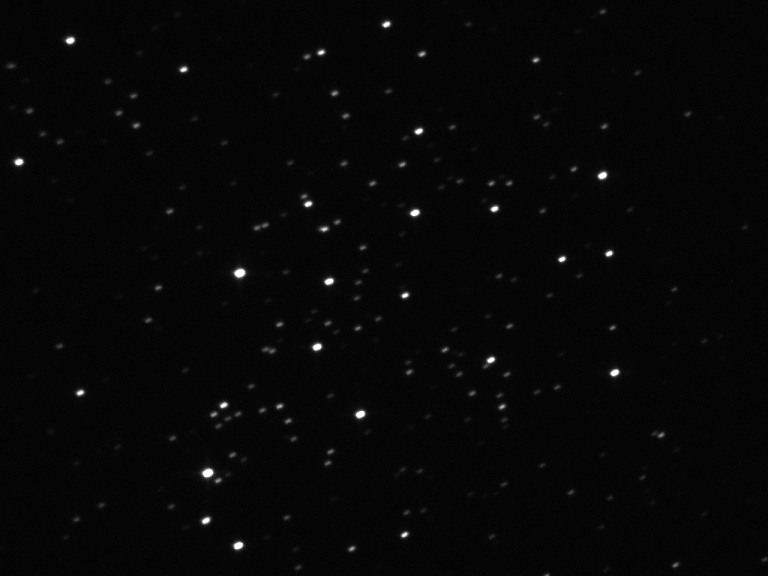

- GAIN 300, EXP 8 s.
-

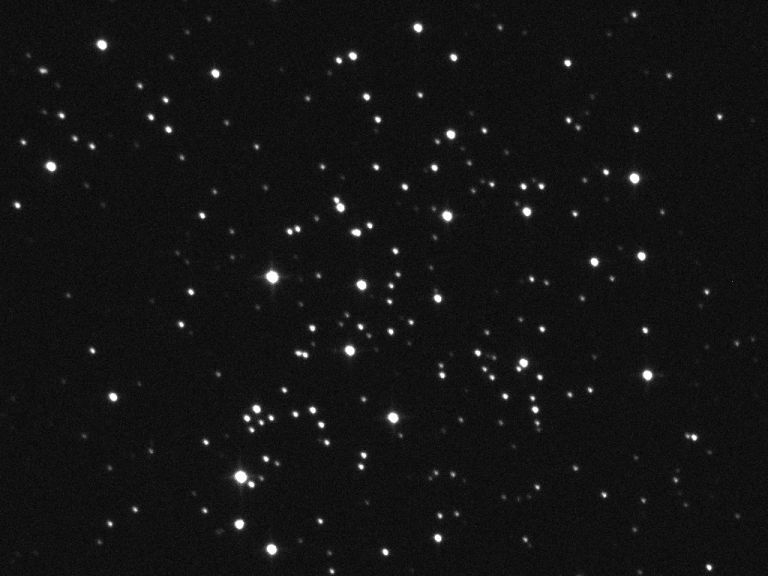

- GAIN 400, EXP 8 s.
-

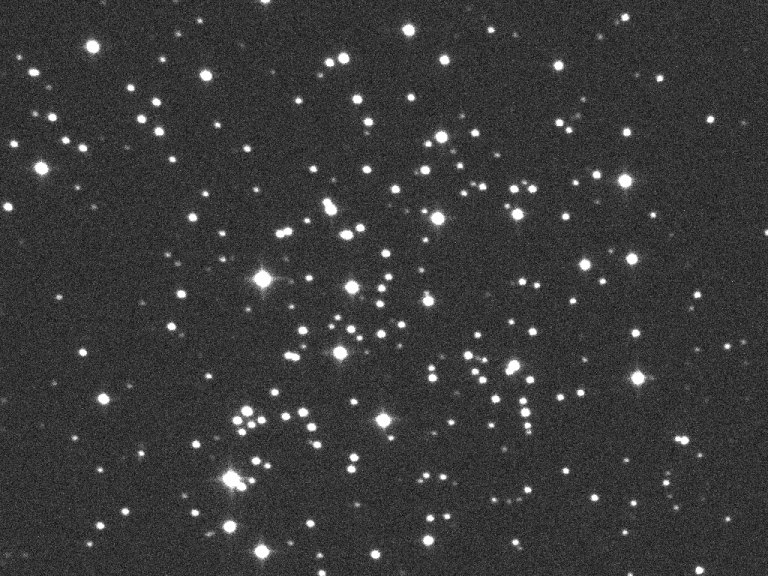

- GAIN 500, EXP 8 s.
WNIOSKI:
-
- przy ekspozycjach 10 s i więcej gwiazdy poruszone – spowodowane niedokładnością prowadzenia montażu
- przy ekspozycji 8 s oraz GAIN = 500 zasięg wyniósł 16,2 mag, ale widoczne były nawet zarysy gwiazd 17,0 – 17,3 mag.
- przy ekspozycjach 8 – sekundowych szum jest mniejszy niż przy ekspozycjach 4-sekundowych !
- poziom wzmocnienia 600 ma za mocne szumy, poziom wzmocnienia 550 ma już szumy akceptowalne i jego należałoby używać, ewentualnie 500.
- daje się zauważyć wzrost zasięgu o 0,5 mag przy podwojeniu czasu naświetlania
- podane zasięgi gwiazdowe określone przy poziomie wzmocnienia GAIN = 550, podane dla stopklatek. Podczas analizy nagrania realny zasięg może być mniejszy!
Wojciech Burzyński
