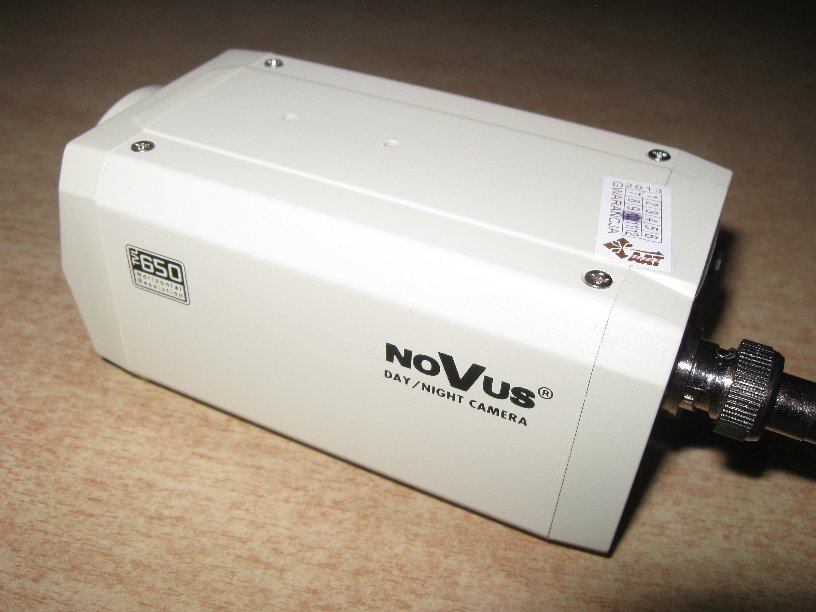

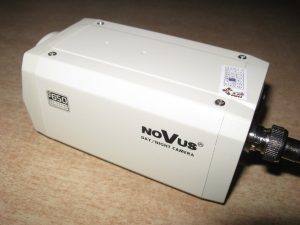

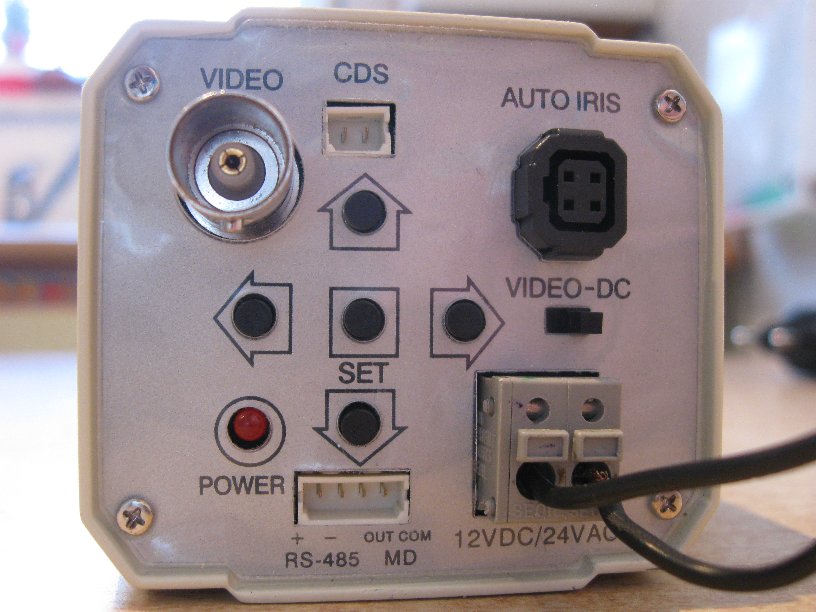

Kamera integracyjna NOVUS NVC GDN5811C-2

Test zasięgu gwiazdowego kamery CCD TV “NOVUS NVC GDN5811C-2 na gromadzie otwartej M45 (Plejady).

Na początku listopada 2015 r. wylicytowałem tę kamerą po okazyjnej cenie na portalu “Allegro” – cena wraz z wysyłką wyniosła 212 zł. To około 3-krotnie taniej niż za kamerę o podobnych parametrach zakupioną w sklepie stacjonarnym. Wykonanie 14 zrzutów ekranu ze wszystkimi możliwymi czasami naświetlania zajęło około 10 minut.

          KAMERA:

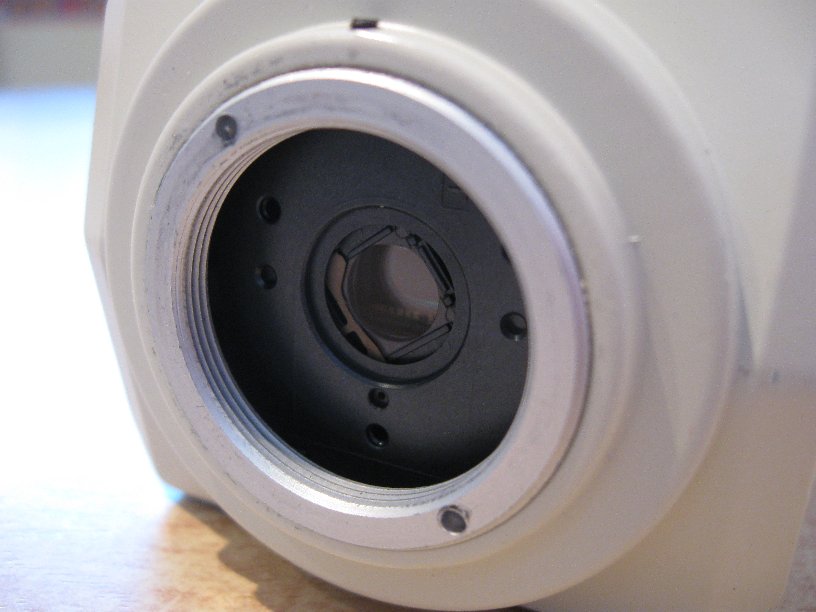

  • Przetwornik obrazu: matryca CCD, 1/3” SONY EXview HAD II, prawdopodobnie ICX673AKA-7
  • Liczba efektywnych pikseli: 976 (H) X 582 (V)
  • rozmiar piksela : 5.00μm(H) x 6.25μm(V)
  • przekątna matrycy: 6 mm,  rozmiar matrycy : 4,8 mm x 3,6 mm
  • Rozdzielczość pozioma: 650 TVL – tryb kolorowy, 700 TVL – tryb czarno-biały
  • Czułość 0.1 lx/F=1.2 – tryb kolorowy (1/50 s)
  • 0.01 lx/F=1.2 – tryb czarno-biały (1/50 s)
  • 0.0002 lx/F=1.2 – tryb kolorowy DSS
  • 0.00002 lx/F=1.2 – tryb czarno-biały DSS
  • Stosunek sygnału do szumu > 52 dB (wyłączona ARW)
  • Elektroniczna migawka automatyczna: 1/50 s ~ 1/120 000 s
  • Wydłużona migawka 1/25 s ~ 10.24 s
  • ARW (AGC) włączona/wyłączona
  • Szeroki zakres dynamiki (WDR) włączony/wyłączony
  • Kompensacja jasnego tła (BLC) włączona/wyłączona
  • Balans bieli 5 trybów: manualny/automatyczny z zapamiętaną wartością referencyjną/dla oświetlenia zewnętrznego/dla oświetlenia wewnętrznego/automatyczny w szerokim zakresie temperatury barwowej                                                                                                                                                                                                                SPRZĘT I WARUNKI:
  • teleskop : refraktor apochromatyczny Sky Watcher 80/600 mm, montaż: Sky- Watcher NEQ 6
  • pole widzenia (FOV): 28′ x 20′
  • data: 5 stycznia 2017 r.
  • temperatura : -17 stopni C
  • źródło fotometrii – Guide 9.1, katalog UCAC 3
  • warunki: wysokość gwiazd 56 stopni, niebo podmiejskie, zasięg gwiazdowy ok. 5 mag

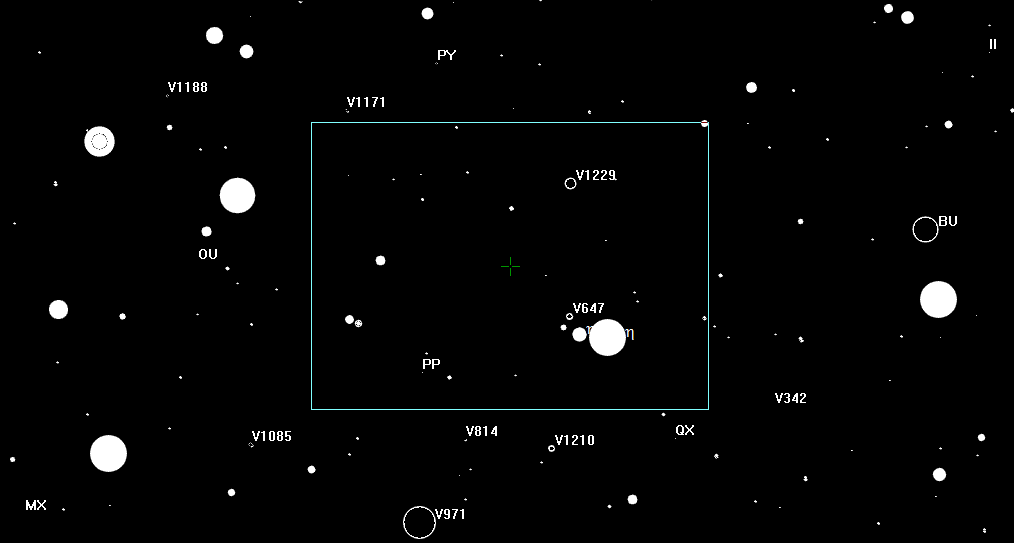

Pole widzenia kamery przez refraktor SW ED 80/600 mm

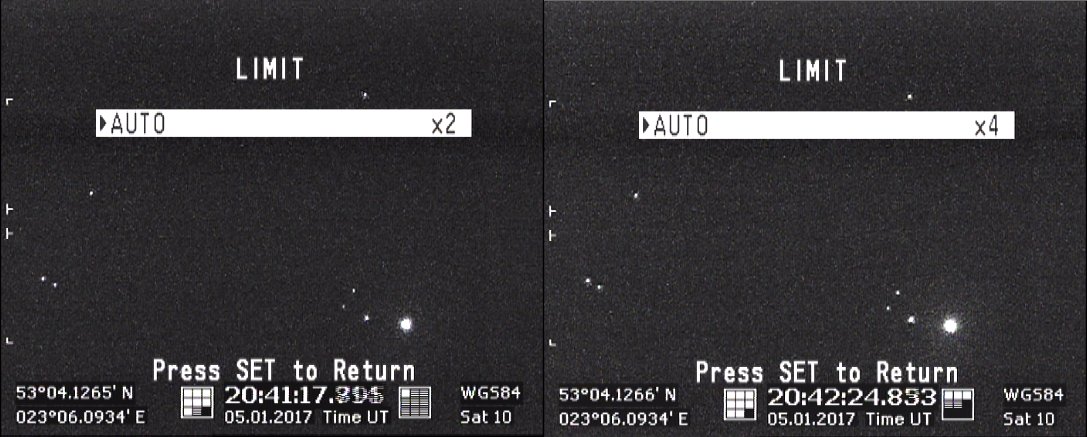

Naświetlanie 0,04 sekundy (x2) oraz 0,08 sekundy (x4)

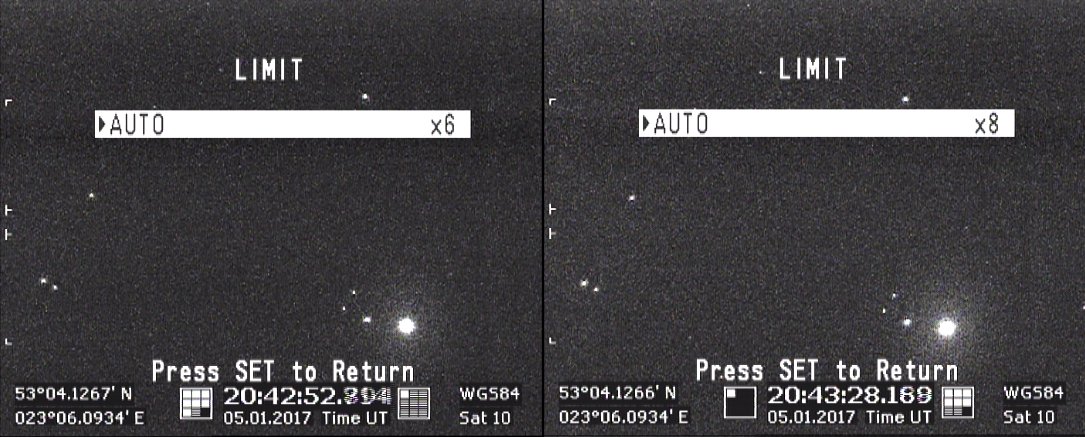

Naświetlanie 0,12 sekundy (x6) oraz 0,16 sekundy (x8)

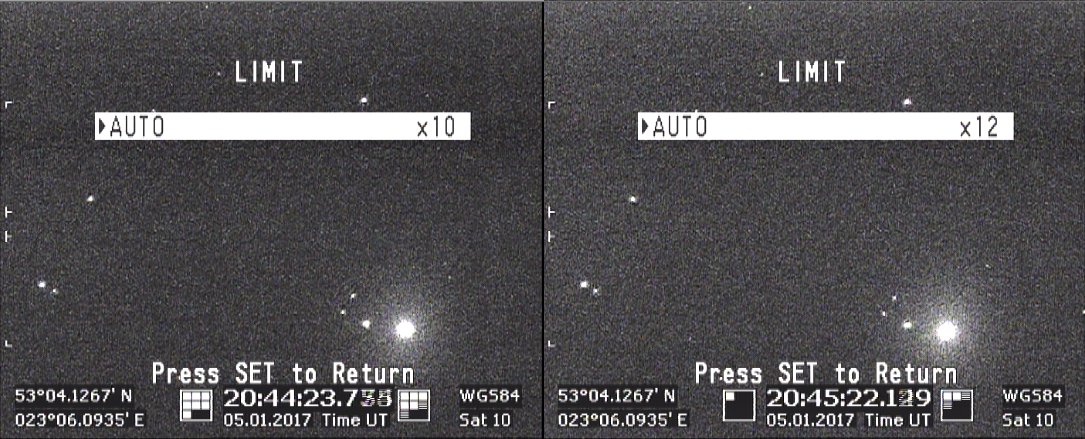

Naświetlanie 0,20 sekundy (x10) oraz 0,24 sekundy(x12)

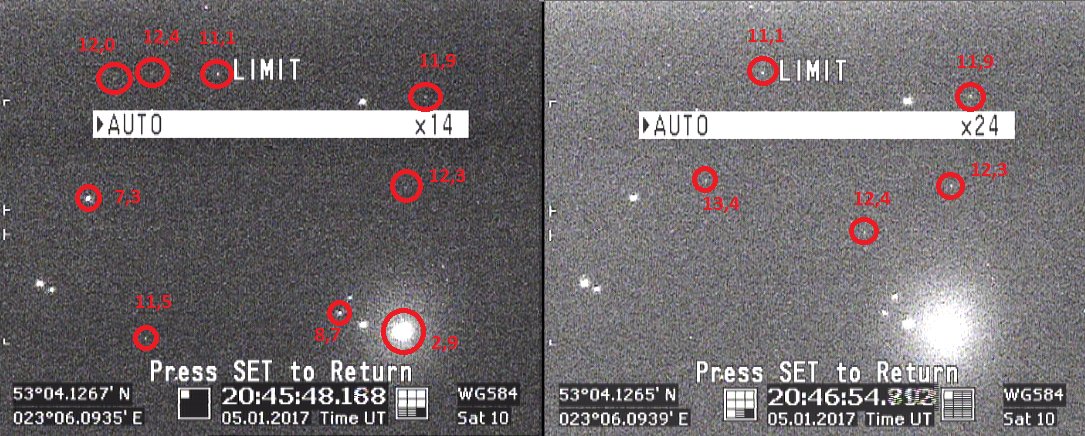

Naświetlanie 0,28 sekundy (x14) oraz 0,48 sekundy (x24), zasięg gwiazdowy powyżej 12,5 mag.

Naświetlanie 0,64 sekundy (x32) oraz 1,28 sekundy (x64), zasięg gwiazdowy powyżej 14 mag. Czas naświetlania 0,32 sek okazał się w tym przypadku najsensowniej dobranym czasem gwarantującym duży zasięg gwiazdowy i jeszcze względnie małe szumy.

Naświetlanie 2,56 sekundy (x128) oraz 5,12 sekundy (x256), dalsze zwiększanie czasu nie zwiększa znacząco zasięgu gwiazdowego.

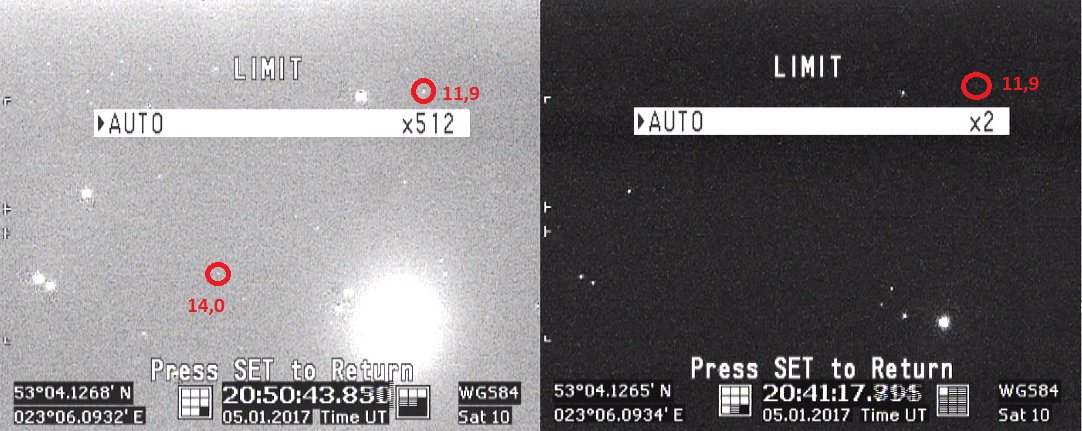

Porównanie maksymalnego czasu naświetlania 10,24 sekundy (x512) oraz 0,04 sekundy (x2).



opracowanie – Wojciech Burzyński
